JIT-760型防水卷材焊接机
使用前说?/p>
1.使用前请仔细阅读本说明书,以便正确使用本设备,并保留以备参考?/p>
2.在拆开焊机时,请确保已拔掉插头,以免被暴露在外面的电线或机器内部的元件所伤?/p>
3.请用带接地的三芯电源线、插座(大于25A容量插座、对应焊接机上插头L相接火线,N相接零线,╧相接接地保护线),切勿擅改插头?/p>
4.为保证焊接质量,请派专人操作使用?/p>
5.不当的操作会因温度过高而引起火灾或者爆炸,请勿靠近易燃物质和爆炸性气体?/p>
6.焊机工作过程中,不要触碰热管和焊嘴,以免被烫伤。不要将热气流方向对准人或动物?/p>
7.为确保使用者的安全和设备可靠运行,电源请安装稳压设备和漏电保护器?/p>
8.不要在潮湿或者泥泞的施工环境中操作,以免焊机进水,损坏?/p>
9.因本厂产品不断改进,如有变动,恕不另行通知?/p>
一、概?/p>
Jointer系列防水卷材焊接机是ʱDz:福州杰因特塑料焊接设备有限公?/strong>与科研院所联合研制的新一代土工膜、防水卷材自动爬行焊接产品,满足了土工膜、防水卷材在现代社会各个工程领域不断拓展的应用需求?/p>
该焊机采用先进的热风加热技术,操作简单,性能稳定,整机功率大、焊接速度快、焊接效果好,适用于PVC、TPO、EPDM、CPE等高分子防水卷材的屋面防水焊接施工。温度控制部分采用自动恒温PID控制,控制精度高,温度波动小,速度控制部分采用脉宽调制(PWM)自动稳压稳速电路,直流伺服电机驱动,输出力矩大,行走平稳,在路面负载发生变化时能保持速度恒定?/p>
四、操作说明及注意事项
?)正式焊接施工之前,必须要进行试焊,以便确定合适的工作温度、速度和配重;以及准确的膜边引导轮的左右位置?/p>
?)要使用足够量的插座和导线,要确保准确的工作电压,否则会影响电路用安全!
?)要有正确的接地和漏电保护装置,要有安全电源电,以确保操作人员的用电安全!
?)正式焊接施工时,要先检查焊嘴和压轮的位置,以免出现不对位等异常情况,影响焊接效果?/p>
?)插上电源,将电源开关开关拨到“ON”位置,再长按风枪枪身面板上的开机键一秒钟,风枪直接开始通电吹风预热,检查并确保“冷风控制开关”的灯是处于灭灯状态,进入预热阶段。注意:预热阶段,风枪应处于抬升的固定位置,并且要确保出风口周围没有易燃物品,风口气流方向不能对着人,否则会造成人员烫伤事故?/p>
?)通过按动风枪枪身面板上的按键开关“温?”、“温?”来调节风枪出风口的温度。单次快速按动按键一下,数值变动一次;一直按着按键不放,数值进入快速连续变化模式。设定温度的值在显示屏上的“设定温度SV”栏中显示;风枪的出风温度在“实测温度PV”栏中显示?/p>
?)通过速度调节旋钮来调节电机的行走速度。旋钮从刻度0(最低速)~刻度9(最高速)之间任意调节?/p>
?)按下“移机自走开关”,该开关的灯亮起,机器进入自走移机模式,再利用正反转选择的船型开关,操作人员牵动手柄,即可引导机器进入起始操作的位置;到达预定位置后,再次按下“移机自走开关”,该开关灯灭,机器进入了焊接工作的待机模式。并在确保正反转船型开关处于正转的情况下,当风枪被插入预定工作位置时,会触发行走开关,机器就能按设定速度来行走。(备注:也可以不使用“移机自走开关”来移机,只需操作人员往下用力压动T型把手,将机器驱动轮和压膜轮一侧抬离地面,即可牵引器移动到所需预定位置。)
?)在待机位置上,检查两片膜的拼搭是否符合工程所需的相对位置,以确保在直线行走的方向上,能正确焊接两片膜片?/p>
?0)用助钢板,将风嘴初始塞入位置的上膜略微顶起,以便风嘴顺利塞入。扣动风枪限位扳机,将风枪风嘴塞入工作位置,本机进入自动工作模式。(注意:风嘴塞入动作要准确迅速快捷,防止因动作慢而将底膜的膜面烤焦。)
?1)焊机自动行走的工作模式下,操作人员要观察膜边引导轮的位置,微调本机的压轮位置,根据机器的引导射灯的光线,并通过手柄来微调引导机器的行进方向?/p>
?2)当焊机走出焊缝末端时,扣动风枪的限位扳机,将风枪向外平移,并旋转至高位定位待机点。按动“移机自走开关”,就可牵引移开焊接?/p>
?3)焊接工作结束时,长按风枪面板上的“POWER”按键,风枪自动进入强制冷风冷却的状态。这样就能在无需再次调节设定温度的情况下,自动冷却风枪的加热芯,既能延长加热芯的使用寿命,又能减少操作人员的温度调节步骤,减少下次开机操作时的温度设定调节出错概率。当“实测温度”值降至一百度以内的安全温度之后,再关闭电源开关?/p>
?4)焊接工程结束时,要及时清洁风枪的风嘴和进风口。手柄拆下之后,装箱存放和运输?/p>

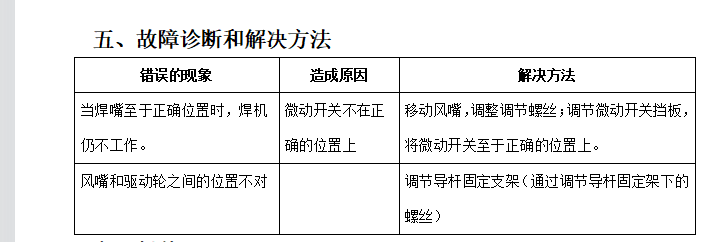

五、故障诊断和解决方法
错误的现象造成原因解决方法
当焊嘴至于正确位置时,焊机仍不工作。微动开关不在正确的位置上移动风嘴,调整调节螺丝;调节微动开关挡板,将微动开关至于正确的位置上?/p>
风嘴和驱动轮之间的位置不对调导杆固定支架(通过调节导杆固定架下的螺丝)
六、保?/p>
?)本机不使用时,须将整机清理干净,放在干燥的地方?/p>
?)使用钢刷来清洁风嘴?/p>
?)定时用毛刷清洁风枪进风口(进风口位于风枪末端过滤网处)?/p>
